ВВОЗ Внутренний газовый двигатель серии 190 разработан нашей компанией для удовлетворения потребностей рынка.Показатель мощности, экономия топлива и надежность этого газового двигателя значительно улучшаются путем принятия режима внутреннего смешивания, увеличения соотношения сжатия и расширения соотношения, повышения скорости вращения,реализация малейшего сжигания с помощью регулирования соотношения топлива воздуха, с использованием высокоэнергетического зажигания и т.д.
Эта серия двигателей в основном используется для генерации от одного двигателя или нескольких двигателей, образующих электростанцию.и т.д..
Главный СТРАНИЦЫ Конструкция двигателя - Разработан AVL, Австрия
- Интеллектуальная собственность принадлежит JCPC
- Больше инсульта, больше перемещения
- Низкая скорость (1200 оборотов в минуту), более надежная
- Усовершенствованные мировые стандарты производительности
Генератор
-Беспрерывное возбуждение
- AVRБезопасность - Защита от автоматической остановки при низком давлении масла
- Защита от превышения скорости
- Доказательство взрыва
- Сигнализация высокой температуры охладителя
- Сигнализация низкого уровня хладагента
- Сигнализация высокой температуры масла
- Полная электрическая защита
- Устройство экстренной остановки
| Испытания - Строгий контроль и заводские испытания для каждого набора
- Начать испытание производительности
- Испытание нагрузки
- Тест синхронизации
- Испытание системы безопасности
Все оборудование - Стандартный объем поставки
- Список необязательного оборудования
- Ремонтные инструменты
- Запчасти
- Удовлетворить требования к всем аксессуарам проекта
Легкая установка и удаление - Все оборудование на общем скатах трех точек поддержки
- Простые монтажные работы - Высокопрочный сдвиг для подъема и снятия.
Техническая поддержка и услуги - Бесплатная служба технической поддержки и обучения
- Телефон 24/7 технической службы
- Быстрая поставка запасных частей
- Послепродажное обслуживание генератора на протяжении всей службы
|

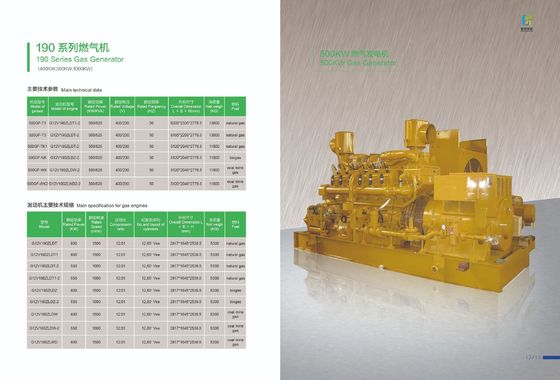

Описание продукта
Недвижимость Параметр Таблица | Модель | 500GF-T1 |
| Тип двигателя | G12V190ZLDT1-2 |
| Тип генератора | Серия 1FC ((технология SIEMENS) |
| Номинальная мощность * kW | 500 |
| Номинальная скорость (о/мин) | 1200 |
| Номинальная частота Hz | 50 |
| Номинальное напряжение V | 400/230 |
| Кредитные фонды | 0.8 |
| Регулирование напряжения | AVR |
| Способ охлаждения | Закрытое охлаждение |
| Масса в кг | 13800 |
| Размер в мм | 6200х2330х2776.5 |
*Назначение и расход топлива на основе стандарта ISO (температура окружающей среды 25°C, атмосферное давление 100kPa и относительная влажность 30%).Оценка площадки и расход топлива должны быть изменены в соответствии с относительным стандартом (таблица справа для справки)
Основная спецификация Двигатель | Модель двигателя | G12V190ZLDT1-2 |
| Номинальная мощность ((kW/KVA) | 500 кВт/625 кВт |
| Номинальная скорость ((r/ мин) | 1200 |
| Номер и расположение цилиндров | 12-цилиндровый, 60°Vee |
Тип | Четырехтактный, охлажденный водой, прямой впрыск, контроль соотношения воздух-топливо, зажигание искры, выключение смешивания,
Электрическое управление, смешивание после компрессора, турбонаддув и послеохлаждение. |
| Потребление тепла | ≤ 11386 кДж/кВт·ч |
| Специфическое потребление масла (г/кВт/ч) | ≤ 1.63 |
| Взрыв ((мм) | 190 |
| Удаление (мм) | 215 |
| Общий перемещение (L) | 73.15 |
| Губернатор | Электронный управляющий |
| Температура выхлопного газа (до турбо) | ≤ 680oC |
| Режим запуска | Электрический стартовый мотор постоянного тока 24 В |
| Направление вращения | Против часовой стрелки (с поворотом к маховику) |
| Способ смазки | Смазка под давлением и при распыливании |
| Температура выхода горячей воды | < 90oC |
| Температура входной воды среднего охладителя | < 45oC |
| Температура масла | < 90oC |
| Стабильная регулятивная ставка | 0 ~ 5% регулируемые |
| Масляная марка | Мобиль Пегасус Мобиль 610 |
| Способ охлаждения | Принудительное охлаждение водой |
| Производитель | CNPC Jichai Power Co., Ltd. |
Основная спецификация Альтернатор | Модель генератора | Серия 1FC (технология Siemens) |
| Номинальная мощность ((kW) | 500 |

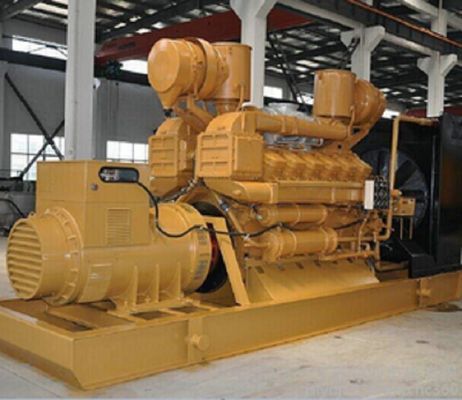

Подробные фотографии
| Номинальное напряжение ((V) | 400 |
| Сцепление | Эластичный |
| Регулятор напряжения | 3-фазное обнаружение с вольтами/60 Гц. |
| Регулирование напряжения | Меньше +/- 0,5% при устойчивом состоянии 60e и менее +/- 0,5% при изменении скорости на 3%. |
| Номинальное напряжение | 480 В |
| Номинальная частота | 60 Гц |
| Фактор мощности | Стоимость = 0.8 |
| Эффективность | 930,5% |
| Режим проводки | Трехфазная четырехпроводная система ((Y) |
| Режим возбуждения | Бесчечечевое возбуждение |
| Класс изоляции | F |
| Режим работы | Непрерывный |
| Класс защиты | IP23 |
| Режим охлаждения | Вентиляторы самопроветривания |
| Вес | 2700 кг |
| Инерция вращения | 19 кгм2 |
| Высота | ≤ 1000 м |
| Направление вращения | Противо часовой стрелки (в направлении входа) |
| Направление генератора | Правый ((Отправленный к направлению растяжения вала) |
Параметры продукта
СТАНДАРТ СОПЛОНА ОТ Поставки Система ввода воздуха для двигателей на природном газе

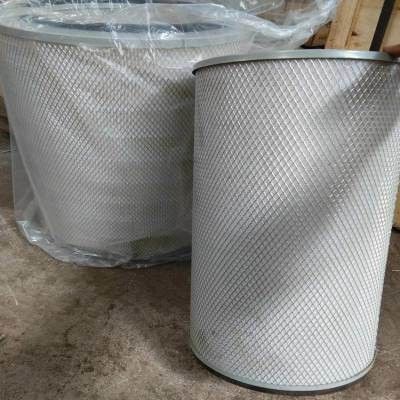

Воздушный фильтр Воздушный охладитель
Система управленияУправляющее устройство "Ран/Авто/Стоп"
Контрольная панель механического прибора
Устойчивый к взрыву
Система защиты безопасности
Выхлопная система
Турбокомпрессор отработающего газа | Электрический стартер 24 вольт
Система смазкиГлавный насос масла Смазочный фильтр Смазочный охладитель
Оливковое смазки Центробежный фильтр
Система охлаждения
Прохладительный вентилятор и приводное устройство
Альтернатор
Двигатель возбуждения без щетки AVR ((цифровой режим)
Запчасти
Обычные ремонтные инструменты Специальные запасные части |
Натяжная труба Выхлопная труба Выхлопный локоть Выхлопный глушитель
Система запуска
Двигатель постоянного тока | Технический документ
Прочие
Общий сдвиг Эластичная сцепка |
Послепродажное обслуживание
Jinan Guohua Green Power Equipment Co., Ltd ((JNGH), является высокотехнологичной компанией по продажам и обслуживанию Jinan Diesel Engine Co., Ltd. Основана в 2010 году.JNGH сформировала полную систему продаж и послепродажного обслуживания двигателей серии 190 (марок Jichai):6L190,8V190,12V190.16V190) после восьми лет опыта.
Основная сфера деятельности:
Начальный этап: Консультации,проектирование, поставки и строительство электростанций на основе двигателей, включая дизельный генератор,генератор природного газа,генератор угольного газа и биогазовый генератор.
Средний этап:Представление запчастей для дизельных двигателей jinan (марки jichai/chidong).Один из них расположен в провинции Синьцзян, который поставляет запасные продукты.Таким образом, можно быстрее доставлять детали и гарантировать качество.

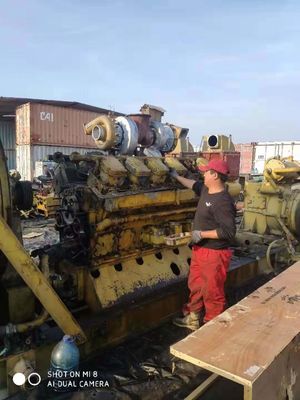

На более позднем этапе:JNGH также предлагает услуги по капитальному ремонту и обслуживанию двигателей.С опытным инженером и профессиональными навыками проблемы могут быть легко решены.Вьетнам и Мьянма также могли увидеть следы JNGH.

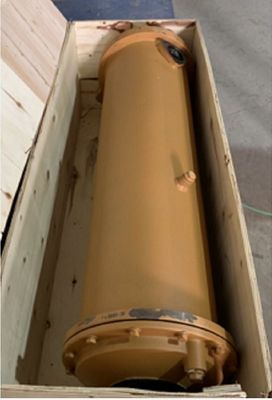

Некоторые части
12 ВБ.05.10.04/05 подшипник соединительного стержня
12 ВБ.01.23А/24А ВОПРЕДНЯЯЯ/НОЖНЯЯЯ МЕТАЛЬ
12 ВБ.01.21А/22А Нижняя/Верхняя тяга главного подшипника
12 ВБ.01.34 КАМШАФТНЫЙ ЛЕЙЕР
12 ВБ.01.25А ПЛАТКА ДОПРЕДИЯ
12 ВБ.05.09C-GJ поршневое кольцо
12 Вт.01.02C цилиндровая оболочка
12 ВБ.03.80.05 сиденье, впускной клапан
12 ВБ.03.37А ВКЛЮЧЕННЫЙ ВАЛВАБ
12 ВБ.03.80.05 сиденье, выпускной клапан
12 ВБ.03.22 Выхлопный клапан
12 ВБ.03.19 СПРЕНЧЕВНОЕ СЕДЛО, ниже
12 ВБ.03.15 СПРЕНЧЕВНОЕ СЕДЛО, ВОПРЕДнее
Z12V.03.17А Внутренняя крышка клапана
Z12V.03.18А КАМПИОННАЯ ВЫСПЕРНАЯ ВЫСПЕРНАЯ
12 ВБ.03.80.02 ВОДИТЕЛЬ ВАЛВА
12 ВБ.03.02 верхняя крыша, головка цилиндра
12 ВБ.03.11 ПОЛТНОЕ кольцо I
12 ВБ.03.14E Нижняя крышка, головка цилиндра
12 ВБ.03.12А ПОЛОЖЕНИЕ ПОЛОЖЕНИЯ II
601.01.25 ПЛАТКА ДОПРЕДИВАЯ
601.01.23/24 МЕТАЛ Главного подшипника
601.05.07/08 КОННЕКТИВНОЕ ЛЕЖЕНИЕ СТОПЛИ
601.01.34 КАМШАФТНЫЙ ЛЕЙЕР
B4012C.05.10.04/05 КОННЕКТИВНОЕ ЛЕЖЕНИЕ РУБКИ
